6.4. [VPEサンプル-2] Active DirectoryのGroupでACLを割当てる
6.4.1. ACLの作成
ACLの作成 参照。
6.4.2. Active Directoryユーザ: test1001 (F5 UDF Labの場合の例)
F5 UDF Labでは、Active Directoryのユーザー設定は以下の通りとなっています。

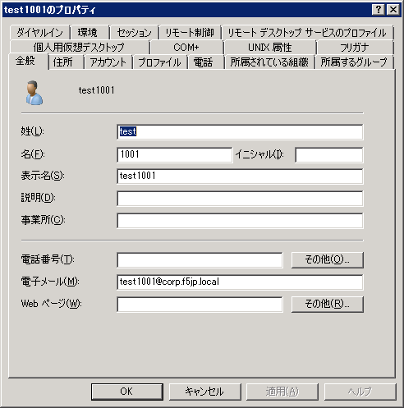

「全般」タブ

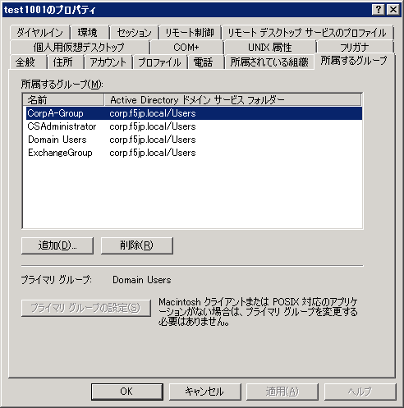

「所属するグループ」タブ: ユーザー"test1001"は、グループ"CorpA-Group"に属しています。このCorpA-Groupグループに対して、ACLを割当てる設定を行います。
6.4.3. VPEの設定

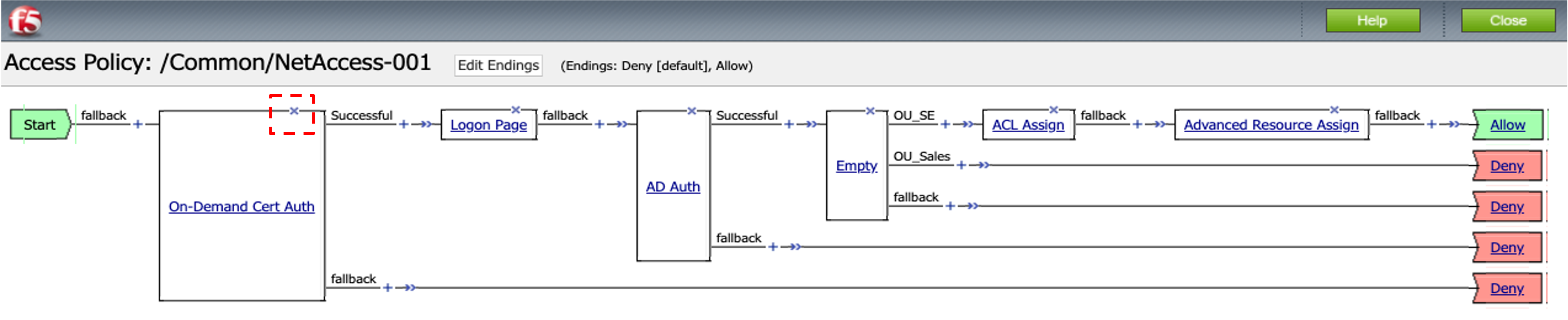

ここまでの設定では、VPEは以下のようになっています。一旦、On-Demand Cert AuthとEmpty以降をすべて削除します。ボックスの右上の「×」をクリックします。

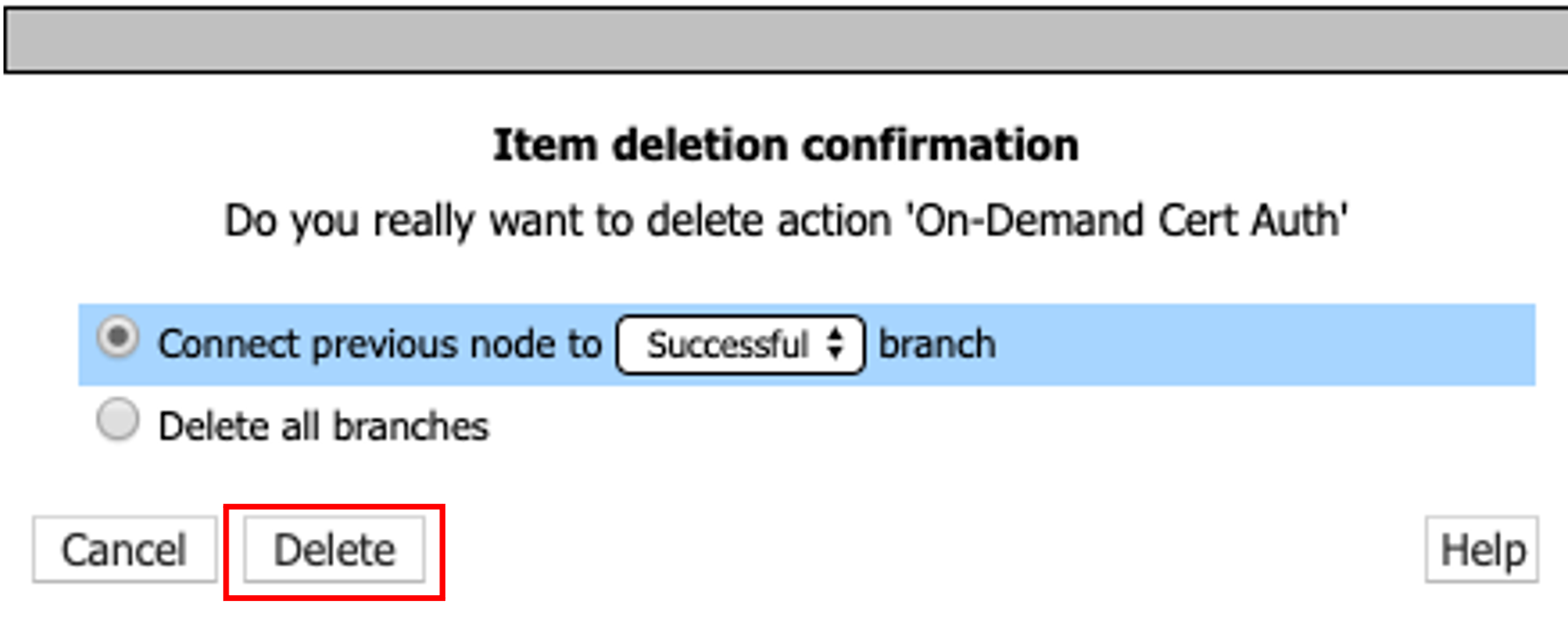

以下のような画面が現れます。そのまま、「Delete」を押します。

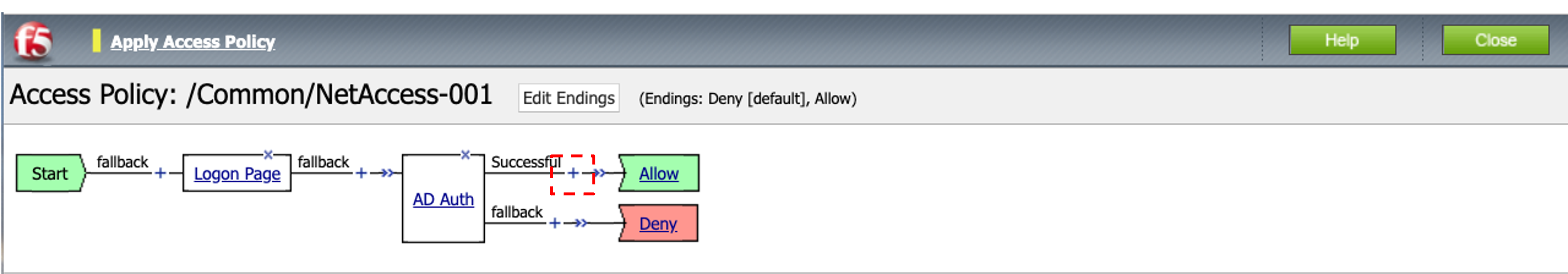

同様の手順で、「Empty」「ACL Assign」「Advanced Resource Assign」も削除し、以下の状態にします。「AD Auth」のSuccessful分岐上の「+」をクリックします。
「Autentication」タブの「AD Query」を選択し、「Add Item」ボタンを押します。

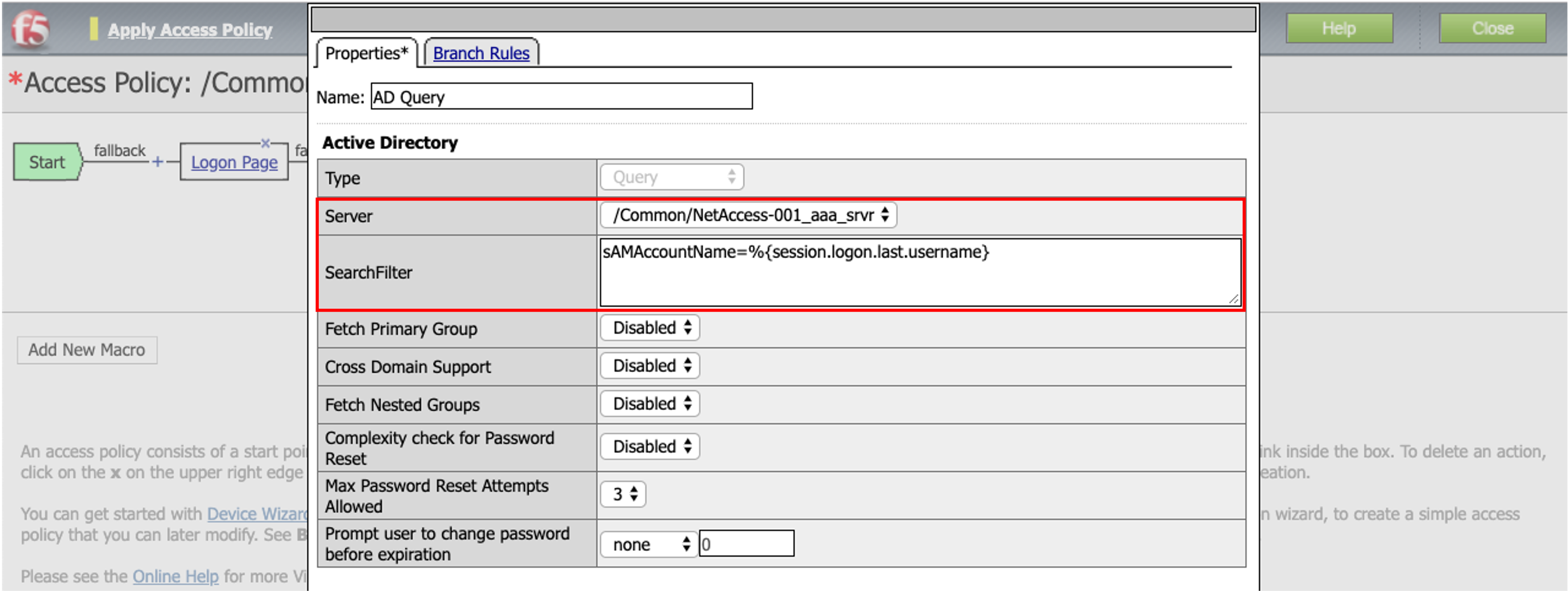

「Server」として、既に設定したActive Directory設定 (NetAccess-001_aaa_srvr)を選択します。「SerchFilter」には、以下を入力します。
sAMAccountName=%{session.logon.last.username}
SearchFilterに入力した「sAMAccountName」は、Active Directoryで定義されている、ユーザ名の変数です。この変数にAPMにログインしたときのユーザ名 (例: test1001)を代入して、AD Queryを実施するという定義です。
APMにログインしたときのユーザ名は、セッション変数:「session.logon.last.username」の値として格納されていますので、「=%{session.logon.last.username}」で代入を行います。

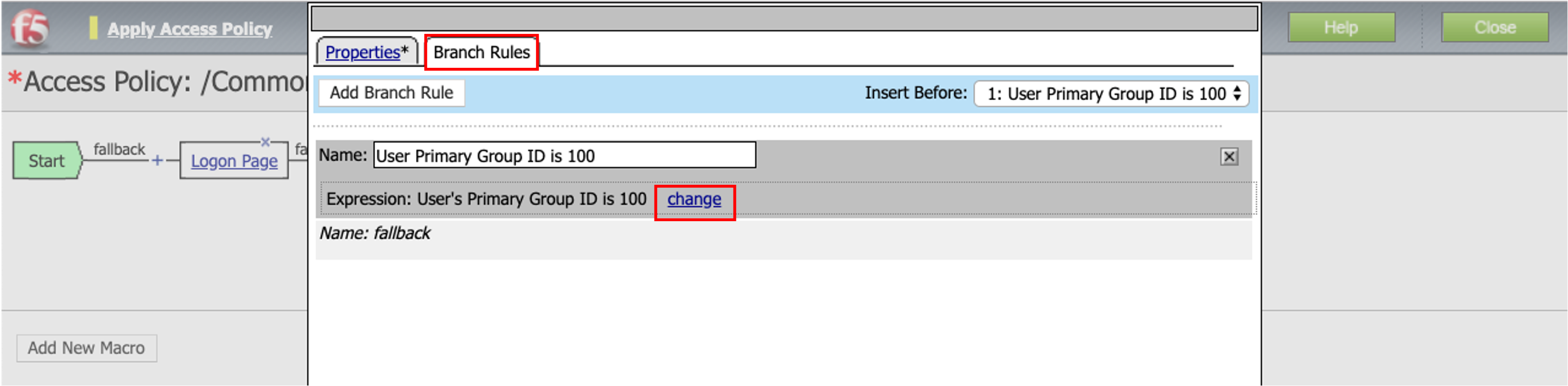

「Branch」タブで、「Change」をクリックします。
「Simple」タブ上で、デフォルトで設定されている「User's Primary Group ID is 100」を「×」ボタンを押して削除します。

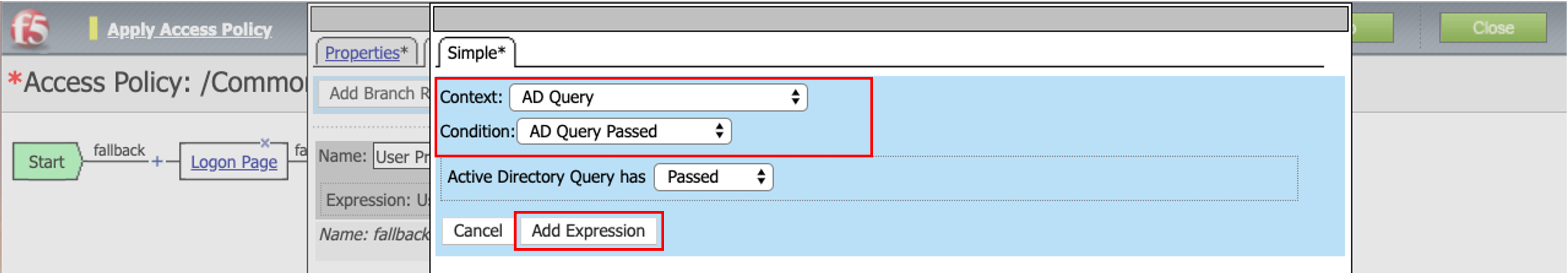

「Add Expression」ボタンをクリックすると、以下の画面が現れます。ここでは単純に「AD Queryが成功したら、次のBOXに移動する」定義にしています。以下の状態にして、「Add Expression」ボタンを押します。
以下の状態になります。「Finished」ボタンを押します。
「Name」に区別しやすい名称 (ここでは、Query_Passedとしました)を入力し、「Save」ボタンを押します。

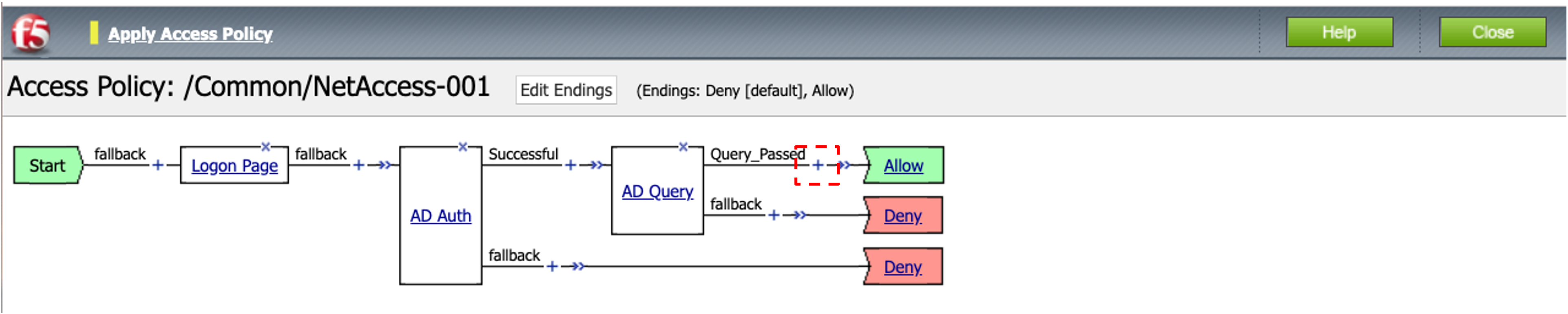

以下の状態になりますので、「AD Query」の「Query_Passed」分岐上にある「+」をクリックします。
「Assignment」タブの「AD Group Resource Assign」を選択し、「Add Item」ボタンを押します。

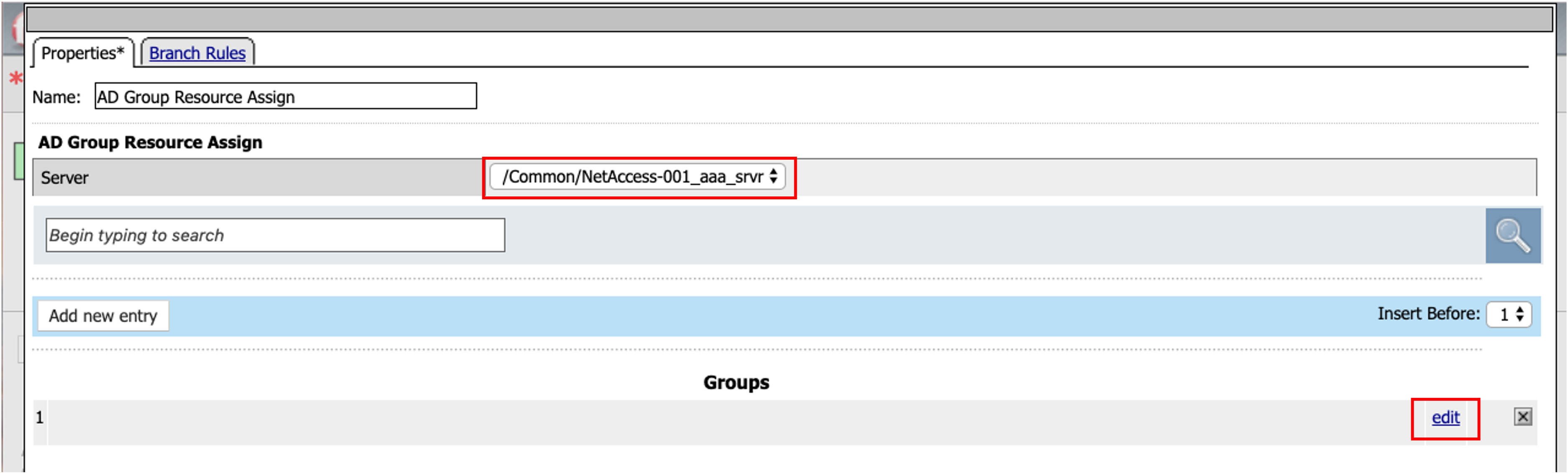

登録済みのAD Serverを選択し、Groupsの下にある行の「edit」をクリックします。

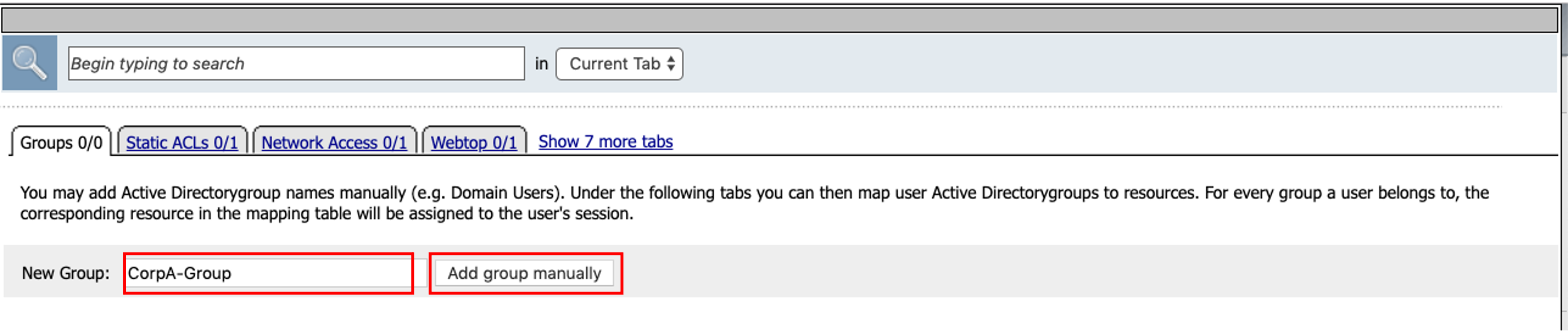

「Groups」タブで、「New Group」にActive Directoryのグループ名を入力し、「Add group manually」ボタンを押します。
以下の状態になります。

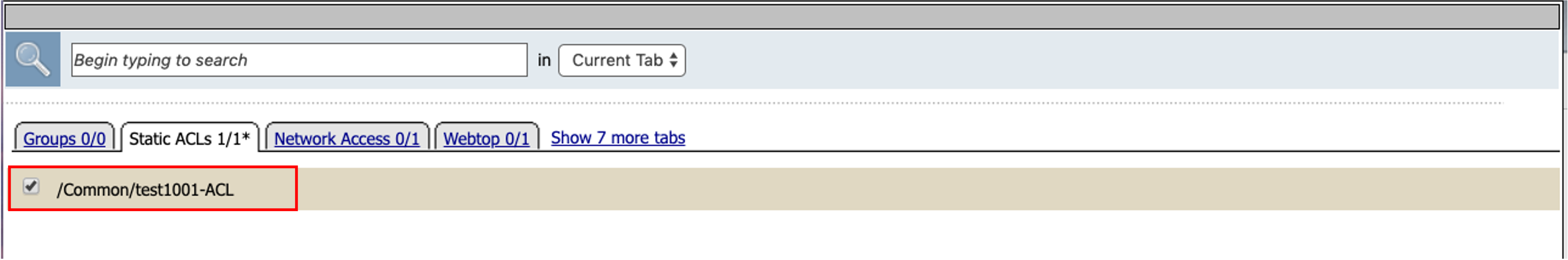

「Static ACL」タブで、既に設定したACLのチェックボックスにチェックを入れます。
「Network Access」タブで、既に設定したNetwork Accessのチェックボックスにチェックを入れます。
「Webtop」タブで、既に設定したWebtopのラジオボタンを選択し、Updateボタンを押します。

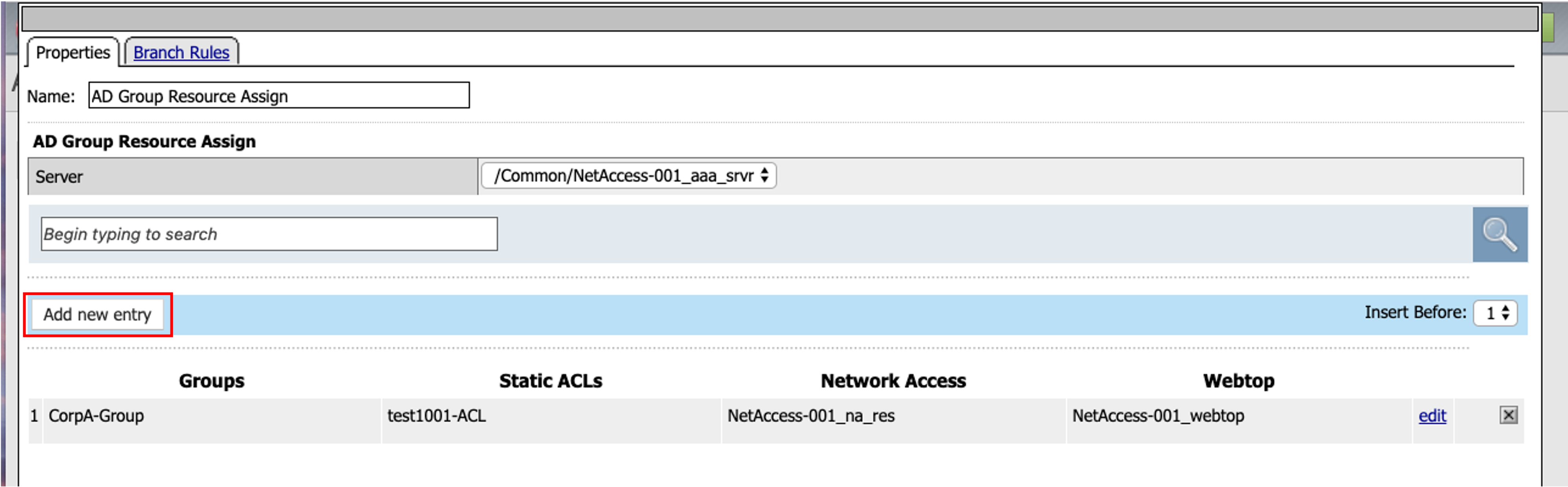

以下の状態になりますので、CorpB-Group設定を追加するために「Add new entry」ボタンを押します。

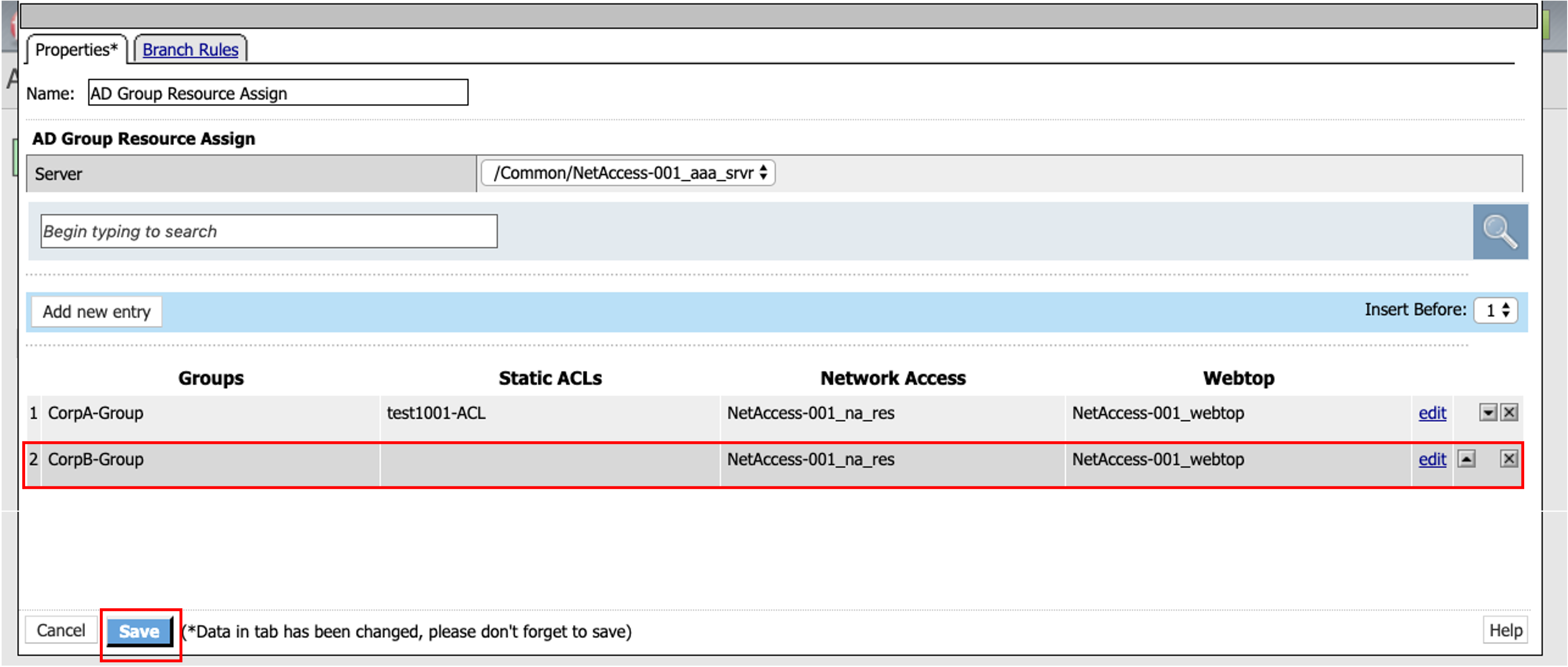

同様の手順でCorpB-Groupの設定を行いますが、こちらはACLを割り当てない設定にしています。また、必要に応じてACLの順番を入れ替えます。

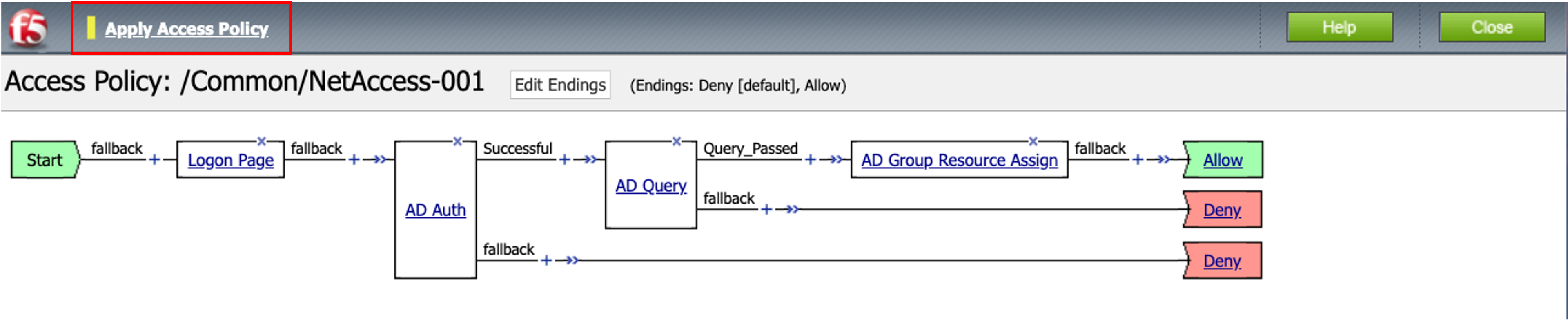

以下の状態になります。「Apply Access Policy」を押して、設定を適用します。
6.4.4. クライアントからのアクセス
クライアントPCから、CorpA-Groupに属するユーザ: "test1001"で、APMのVirtual Serverへアクセスします。
アクセス完了後、10.1.20.201のSSH (Port 22)へのアクセスだけがRejectされることを確認します。
クライアントPCから、CorpB-Groupに属するユーザ: "test1002"で、APMのVirtual Serverへアクセスします。
CorpB-GroupにはACLが割り当てられていないので、すべてのアクセスが通過する (=何もRejectされない)ことを確認します。
6.4.5. [ご参考] AD Queryがうまく行かない場合: AAA設定の変更
Active Directory設定またはそのユーザ設定によっては、Administrator権限が必要となる場合があります。その場合には、以下の部分を追加してみてください。
注釈
F5 UDF Lab環境では必要ありません。あくまでご参考情報となります。
「Access」 → 「Authentication」 → 「Active Directory」 → 設定済みのAAAサーバをクリックすることで、以下の画面が現れます。以下の赤囲み部分を追加してみてください。
また、以下のKBに記載されているadtest toolを使うことによってADサーバとのクエリテストを行うことができます。
