6.1. クライアント証明書認証の設定
クライアント証明書による認証を行う設定方法を記載します。
6.1.1. クライアント証明書の発行
クライアント証明書認証の設定を行うためには、以下2つの証明書が必要です。
クライアント証明書の発行には、大きく以下2つの方法があります。
本ガイドでは、b)の方法: OpenSSLを使って独自の認証局を建てて、クライアント証明書を発行したものを利用します。リモートデスクトップ接続したPCのデスクトップ上にある、以下のフォルダを開いてください。
このフォルダ内の以下のファイルを使用します。
クライアント証明書ファイル: abc-client001.p12
6.1.2. クライアントPCへのクライアント証明書インポート
クライアント証明書 (PKCS#12)をクライアントPCへインストールする手順について、参考までに記載します。本ガイドのクライアントPCは、Windows10およびChromeを利用しています。

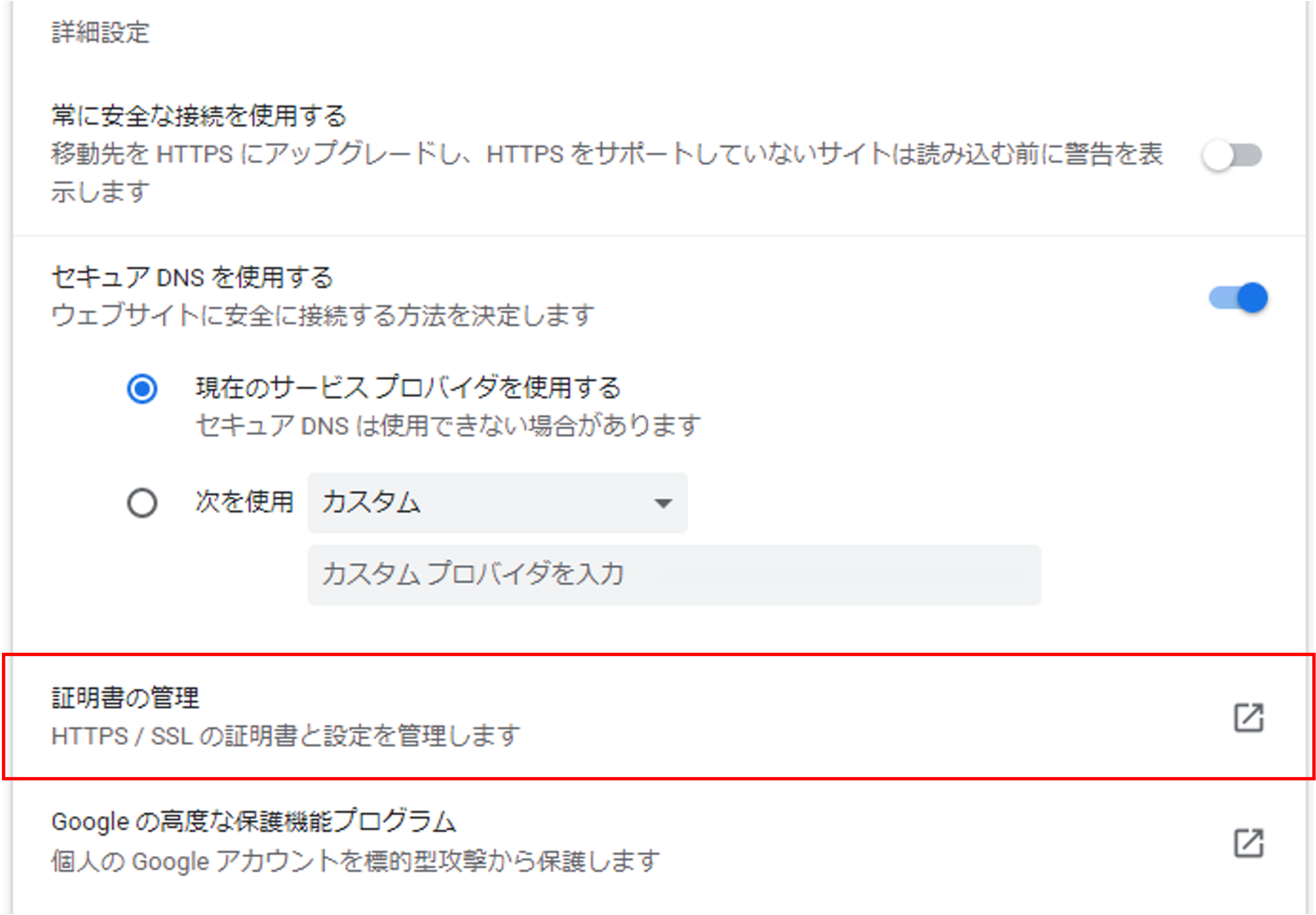

Chromeの設定画面で、証明書の管理を選択します。

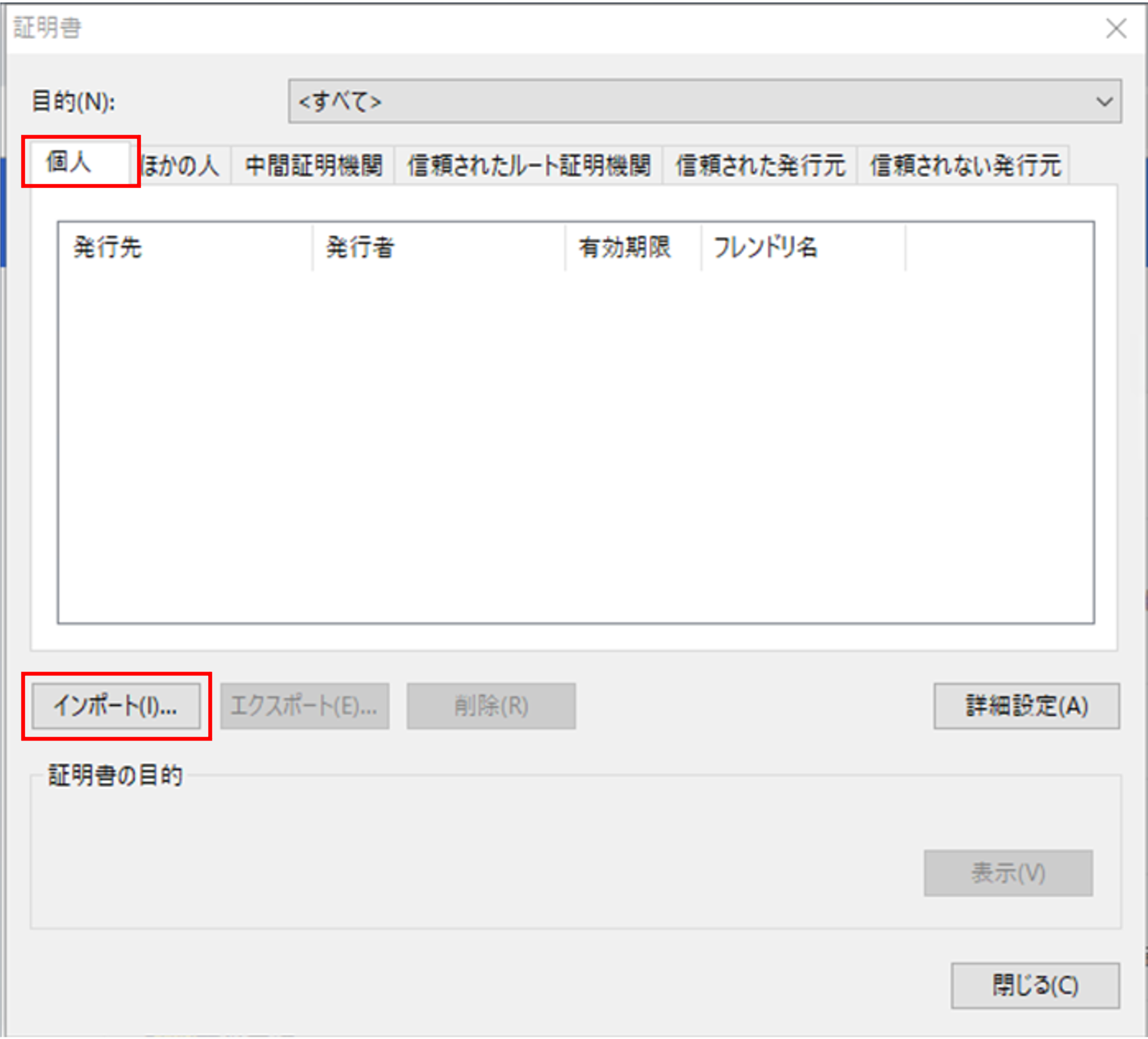

個人タブを選択して「インポート」ボタンを押します。

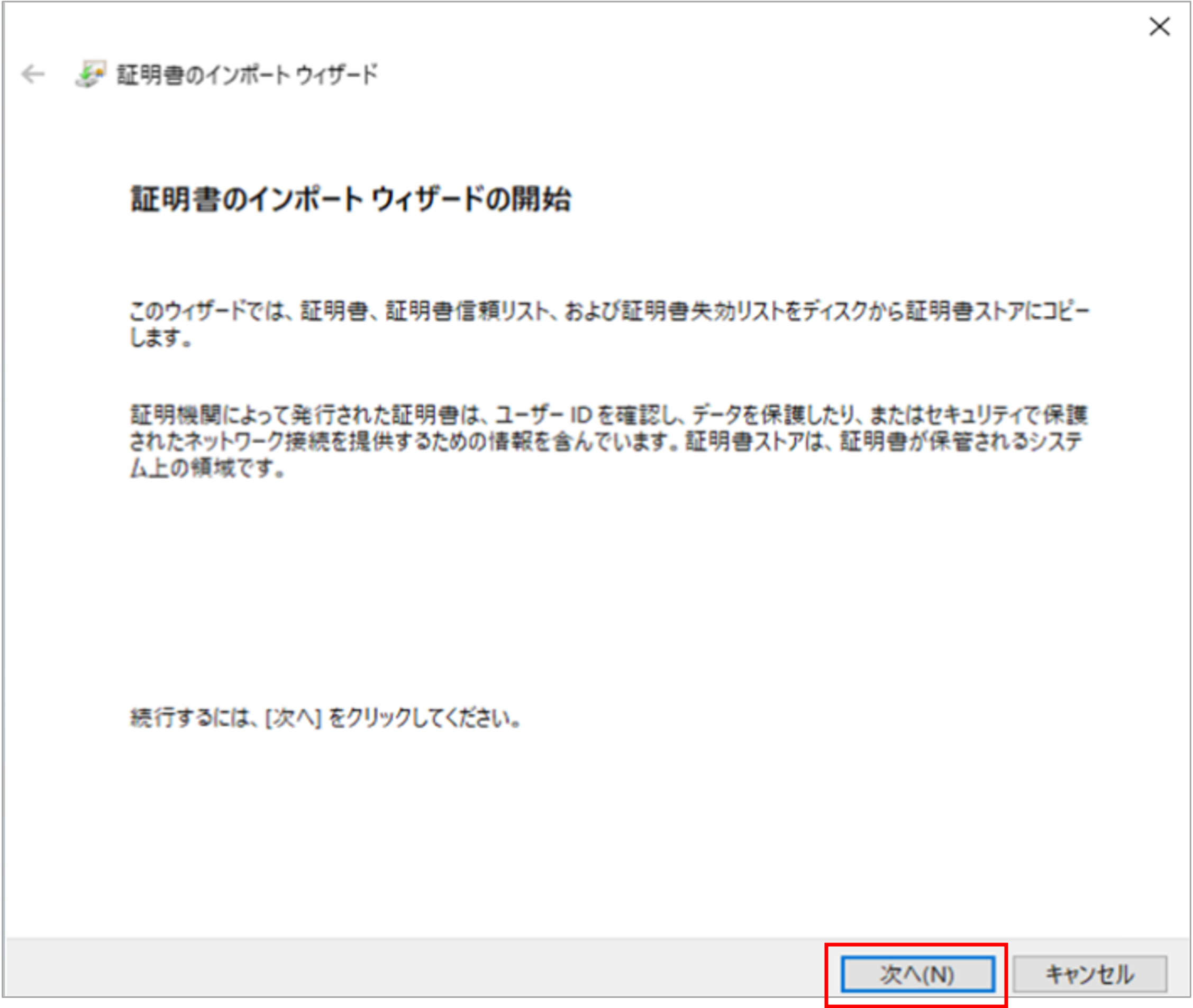

「次へ」ボタンを押します。

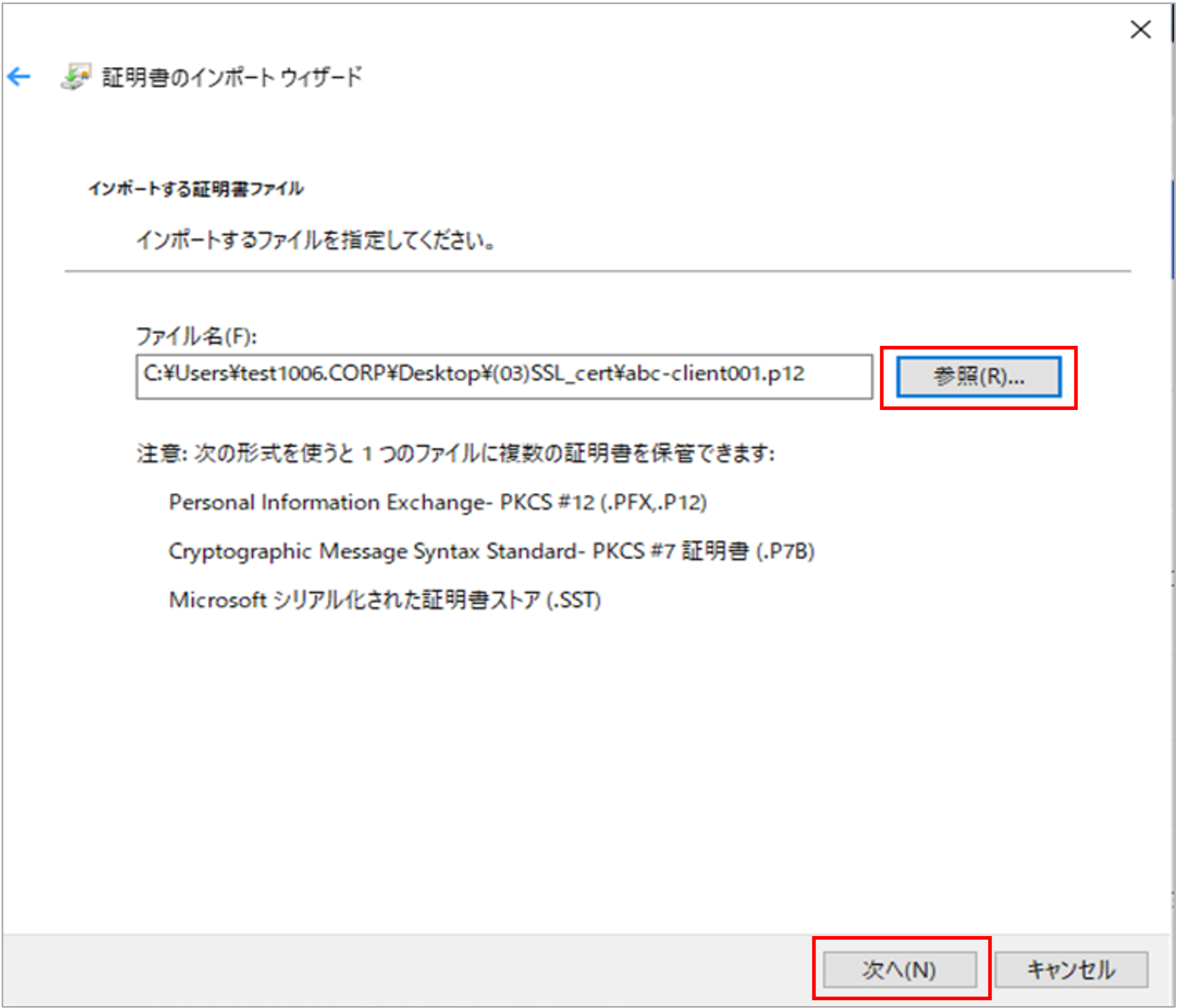

「参照」ボタンを押し、クライアント証明書を選択して、「次へ」ボタンを押します。
注釈

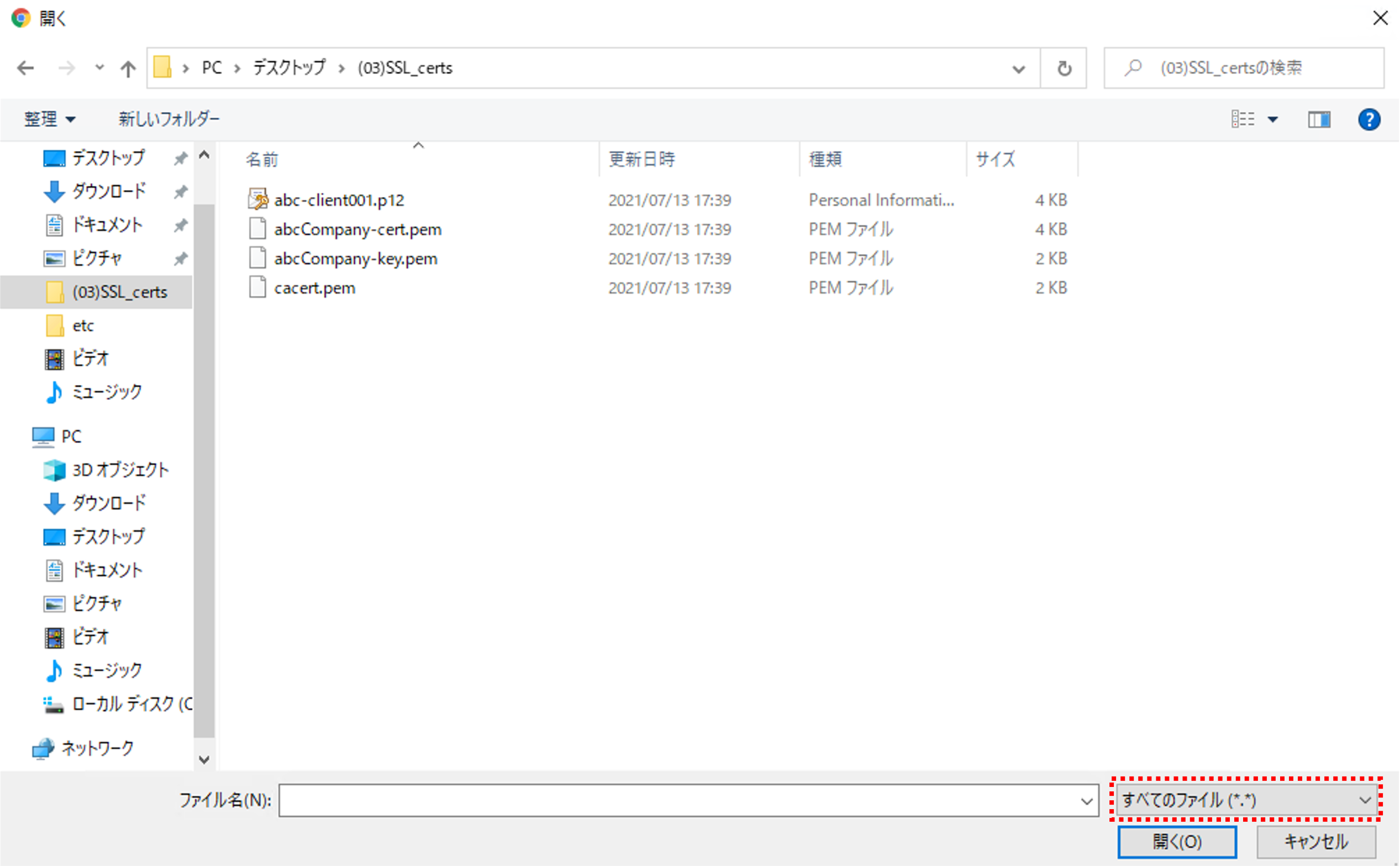

.p12ファイルはデフォルトでは表示されないかもしれません。その場合は、「すべてのファイル (.)」を選択して下さい。

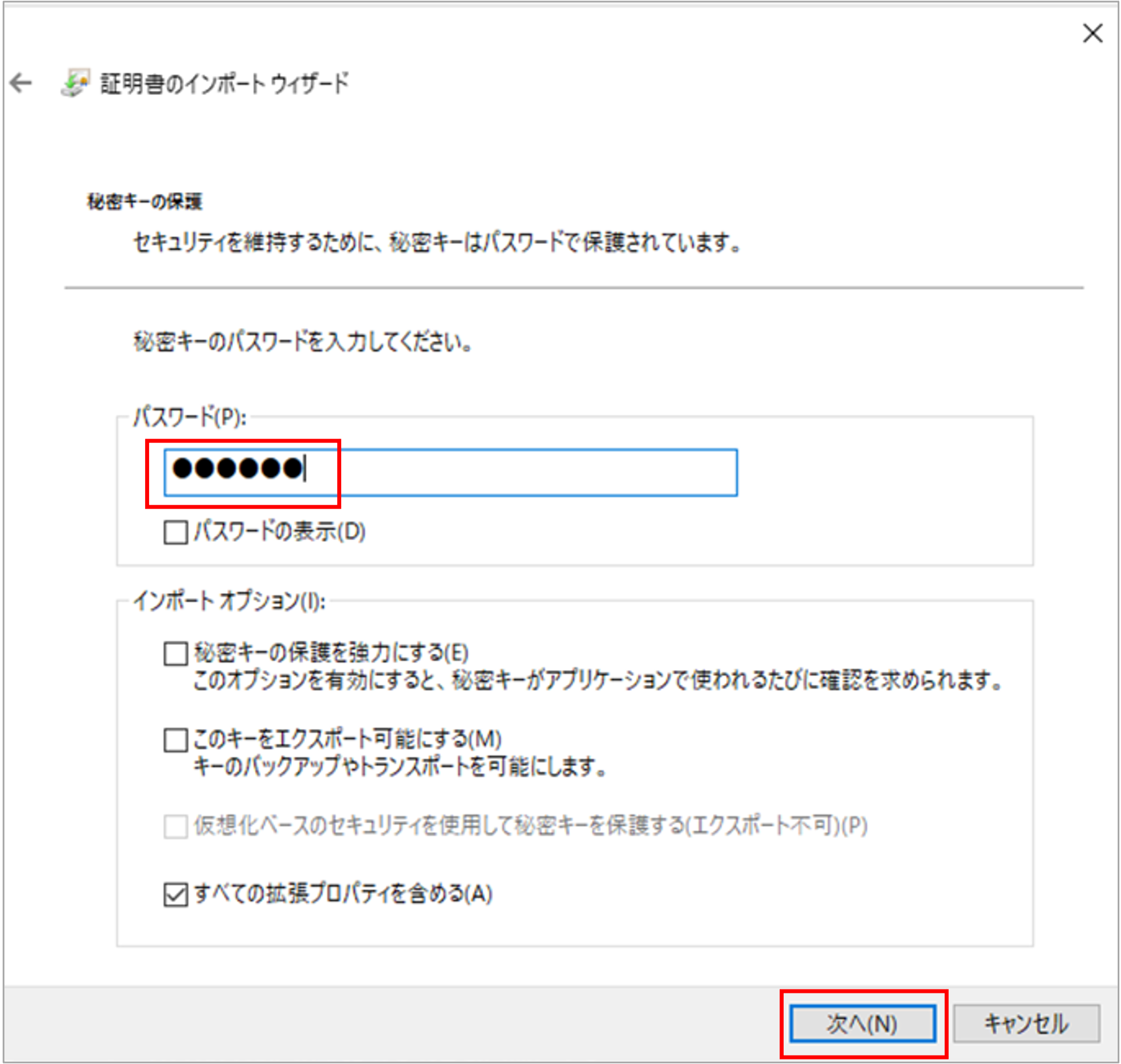

秘密キーがパスワードで保護されているので、パスワードを入力して、「次へ」ボタンを押します。 (OpenSSLで発行する際に指定したパスワードは「f5demo」です。)

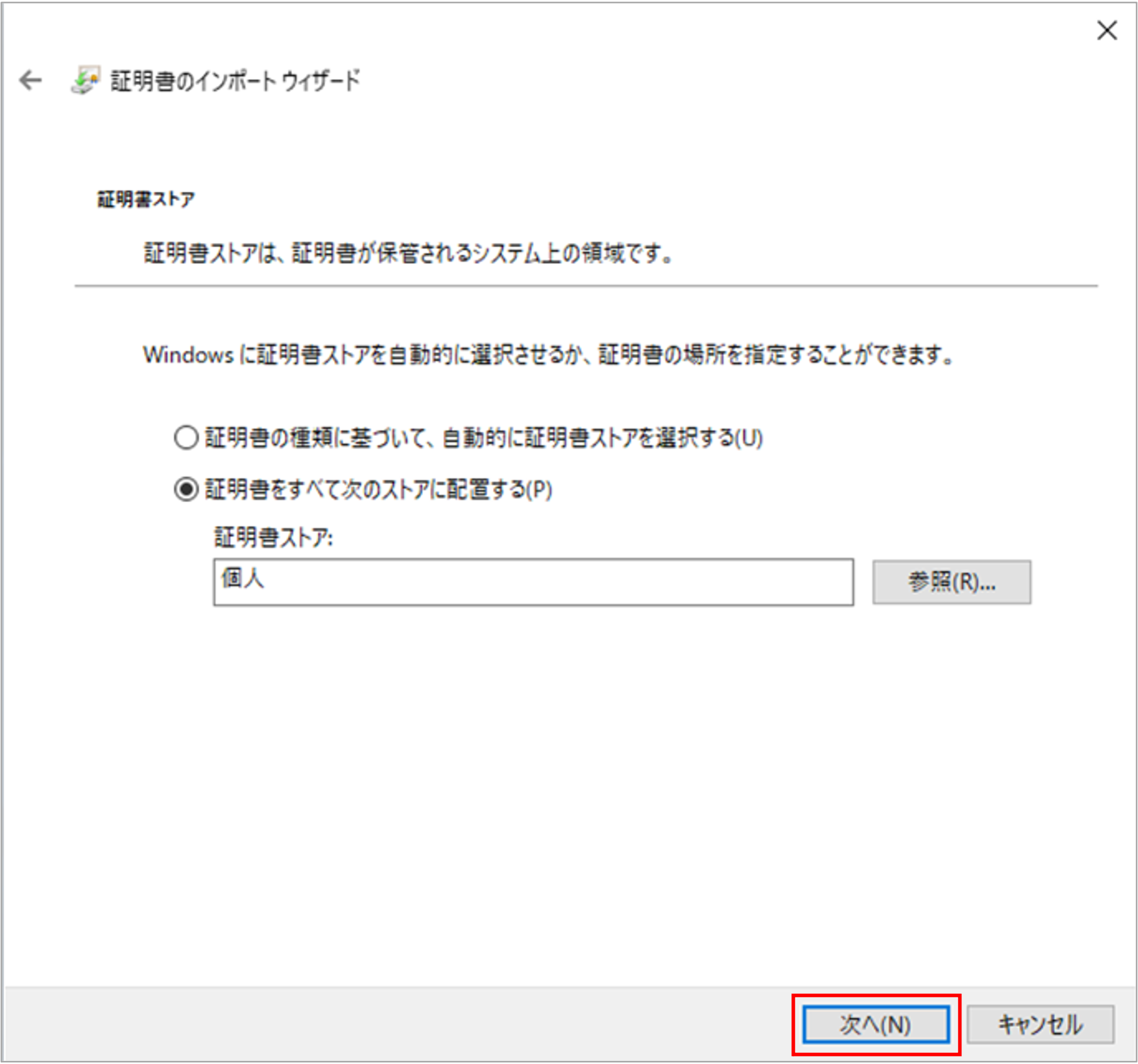

「次へ」ボタンを押します。

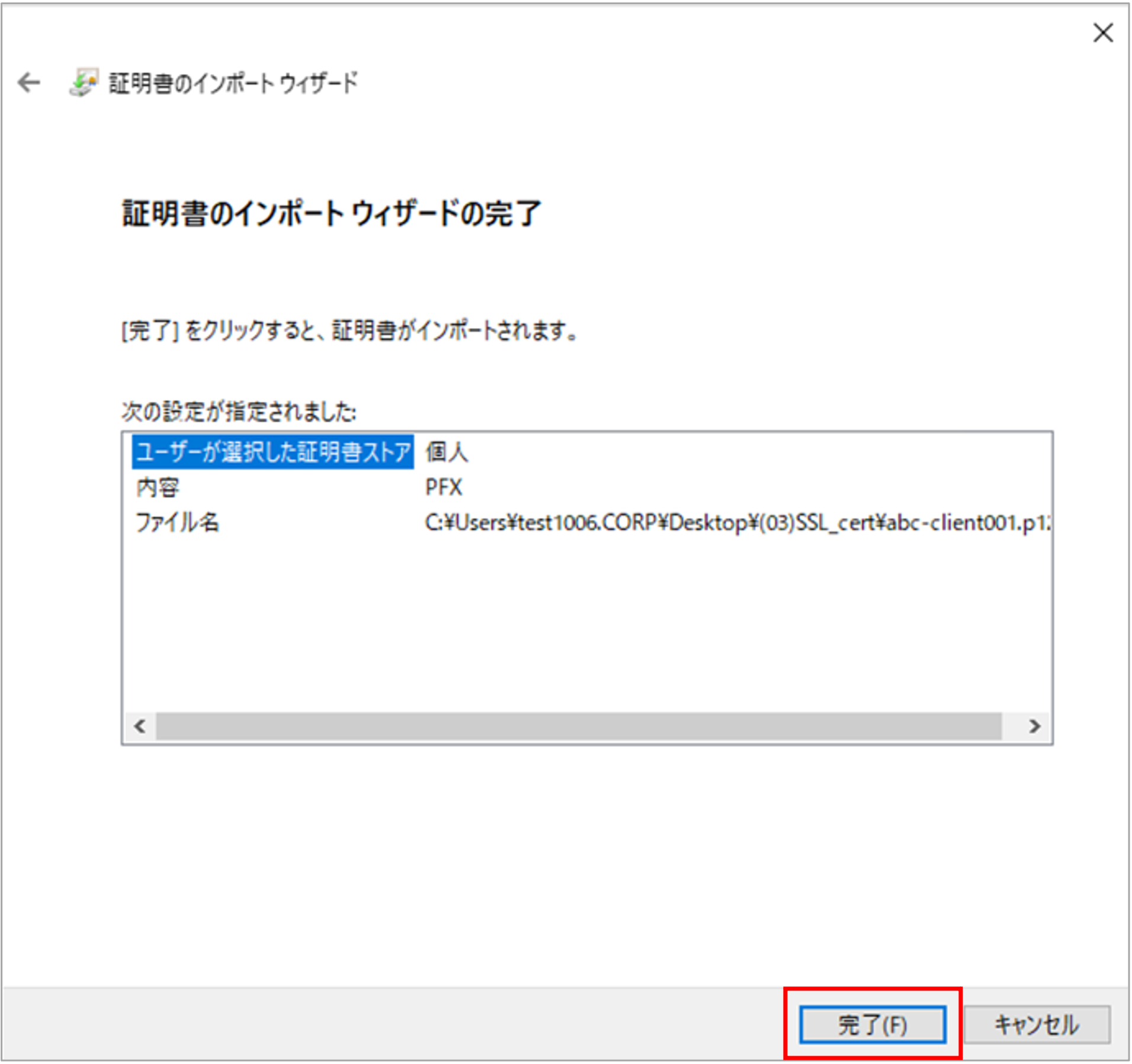

「完了」ボタンを押します。

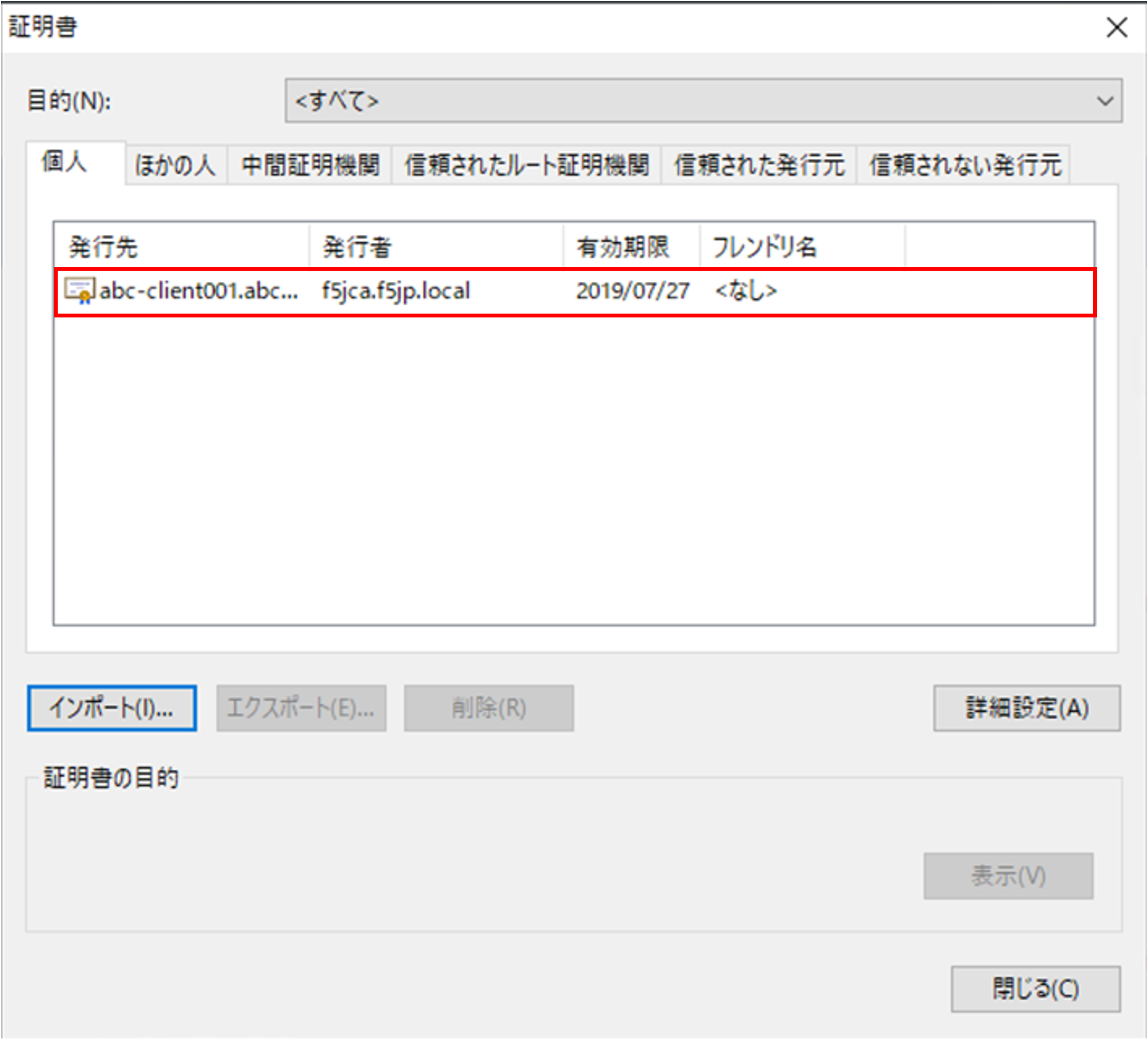

以下のようにクライアント証明書が登録されます。クライアント証明書をダブルクリックすると、証明書の詳細が確認できます。
6.1.3. BIG-IPの設定
クライアント証明書認証に必要な、BIG-IPの設定を示します。
6.1.3.1. 認証局の証明書のインポート
あらかじめ、認証局の証明書を、BIG-IPの設定用GUIへアクセスするPCにコピーしておきます。 (F5 LAB環境では以下を利用します。)
認証局ファイル: cacert.pem

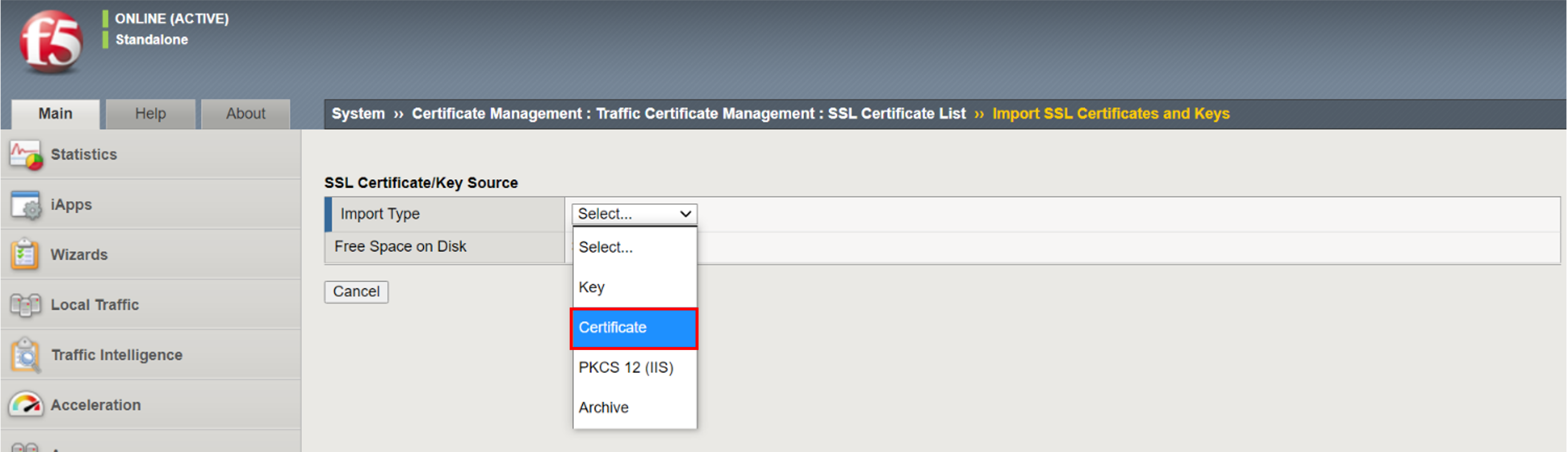

「System」 → 「Certificate Management」 → 「Traffic Certificate Management」 →「SSL Certificate List」で表示された画面右上の「Import」ボタンを押し、Certificateを選択します。
以下のように設定し、Importボタンを押します。

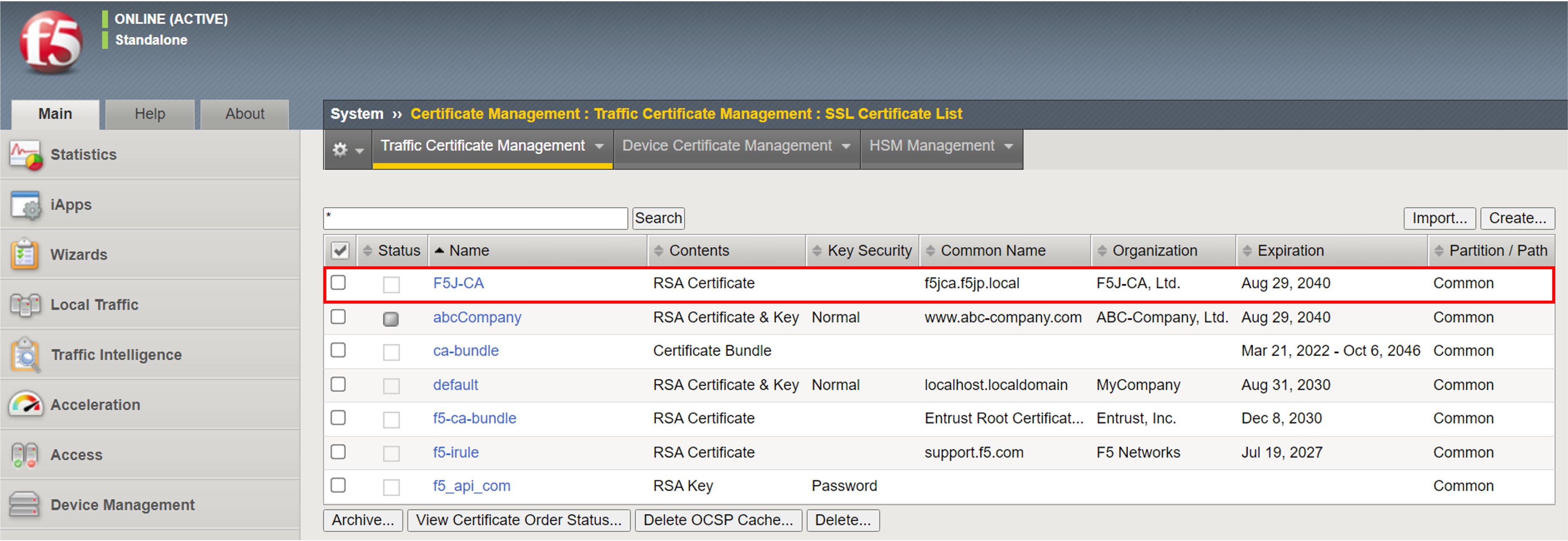

以下の状態になります。
6.1.3.2. Client SSL Profileの設定

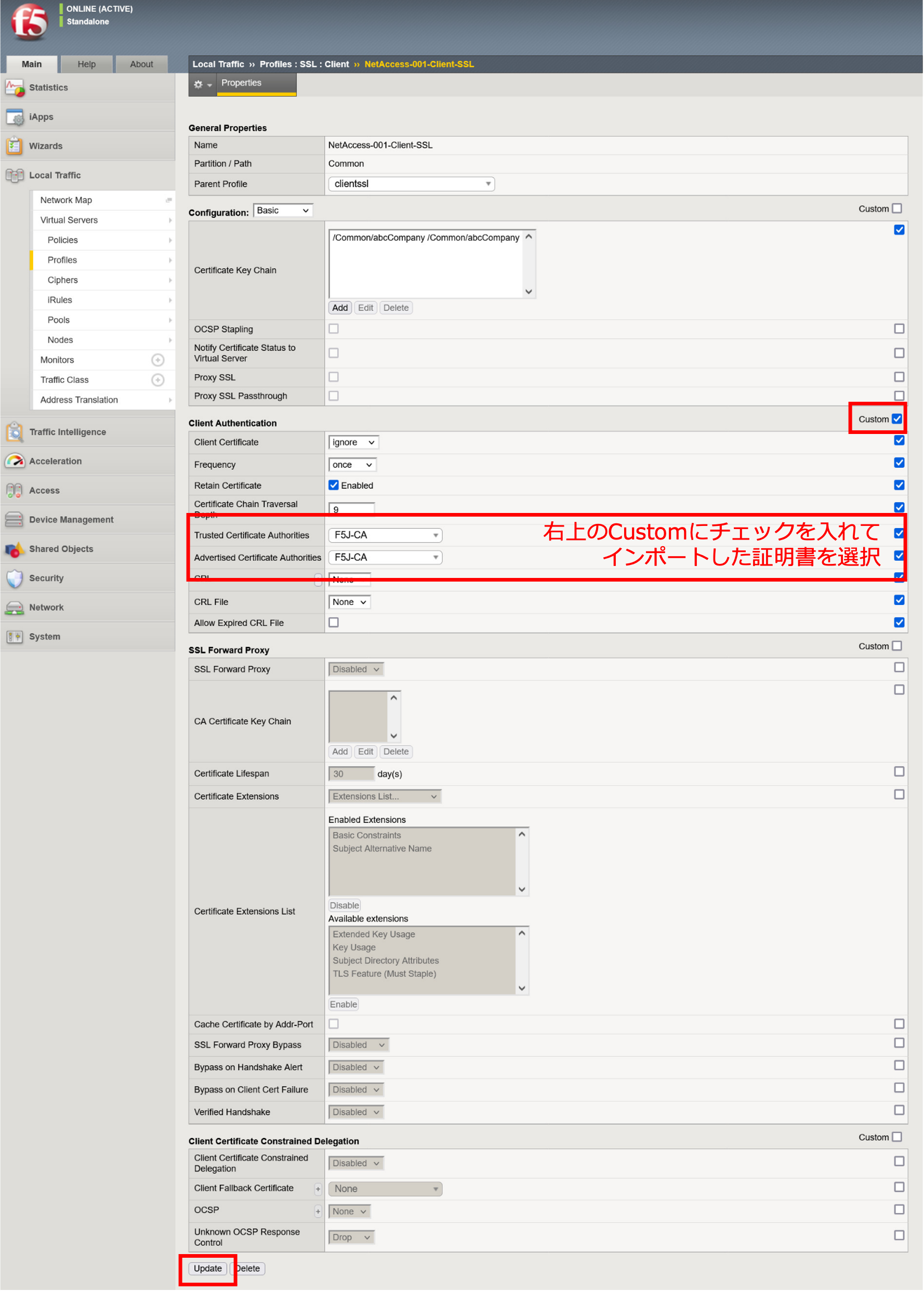

「SSLサーバ証明書の設定」で生成した、Client SSL Profileを編集します。「Local Traffic」 → 「Profile」 → 「SSL」 → 「Client」で、該当するProfileをクリックすると、以下の画面が現れます。以下の通り設定します。
6.1.3.3. VPE (Visual Policy Editor)の設定
クライアント証明書認証を実施するための設定をVPEに反映します。

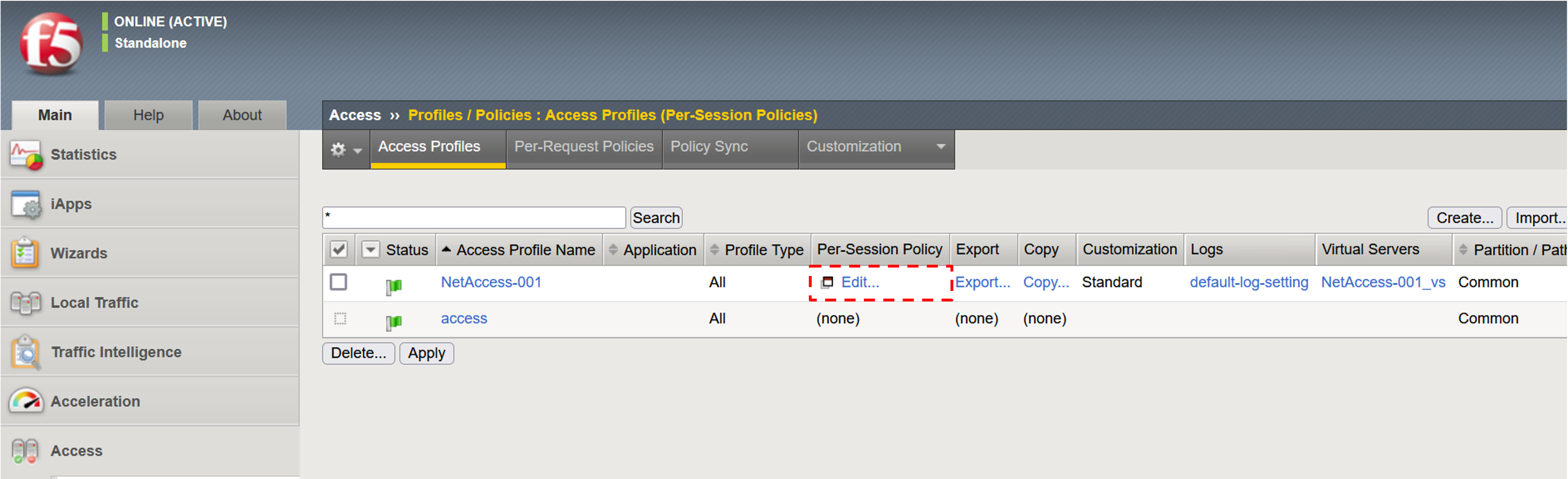

「Access」→「Profiles / Policies」で表示されたNetAccess-001のEditをクリックしてVPEを表示します。

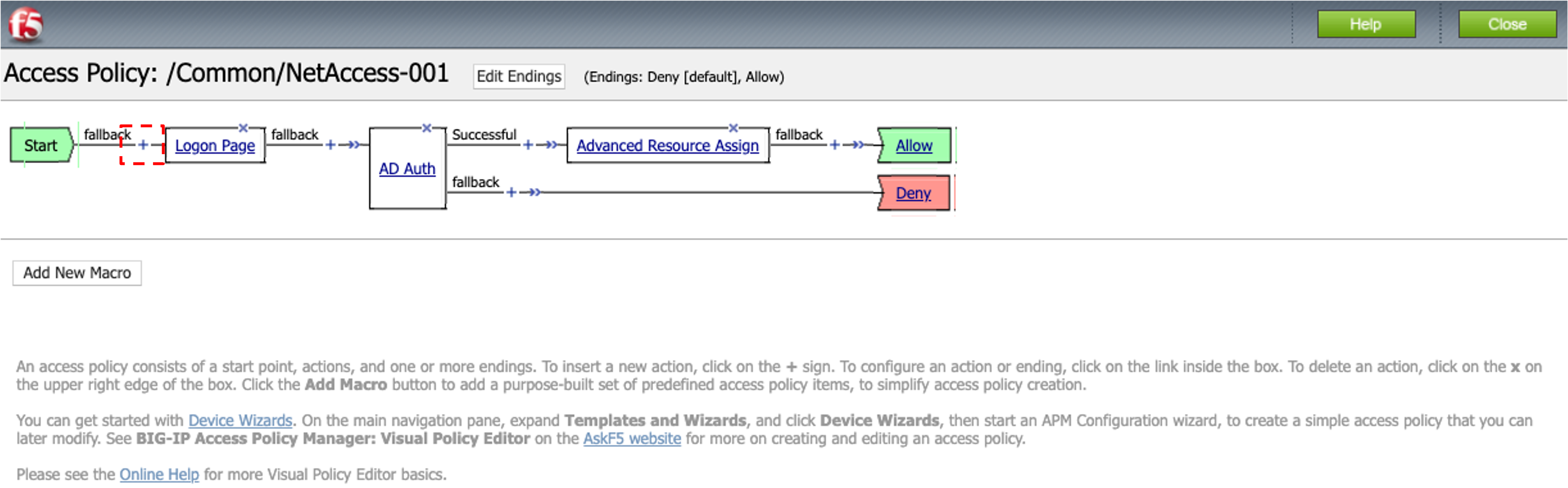

ここまでの設定では、VPEは以下の状態になっています。Logon Pageの前にある「+」をクリックします。

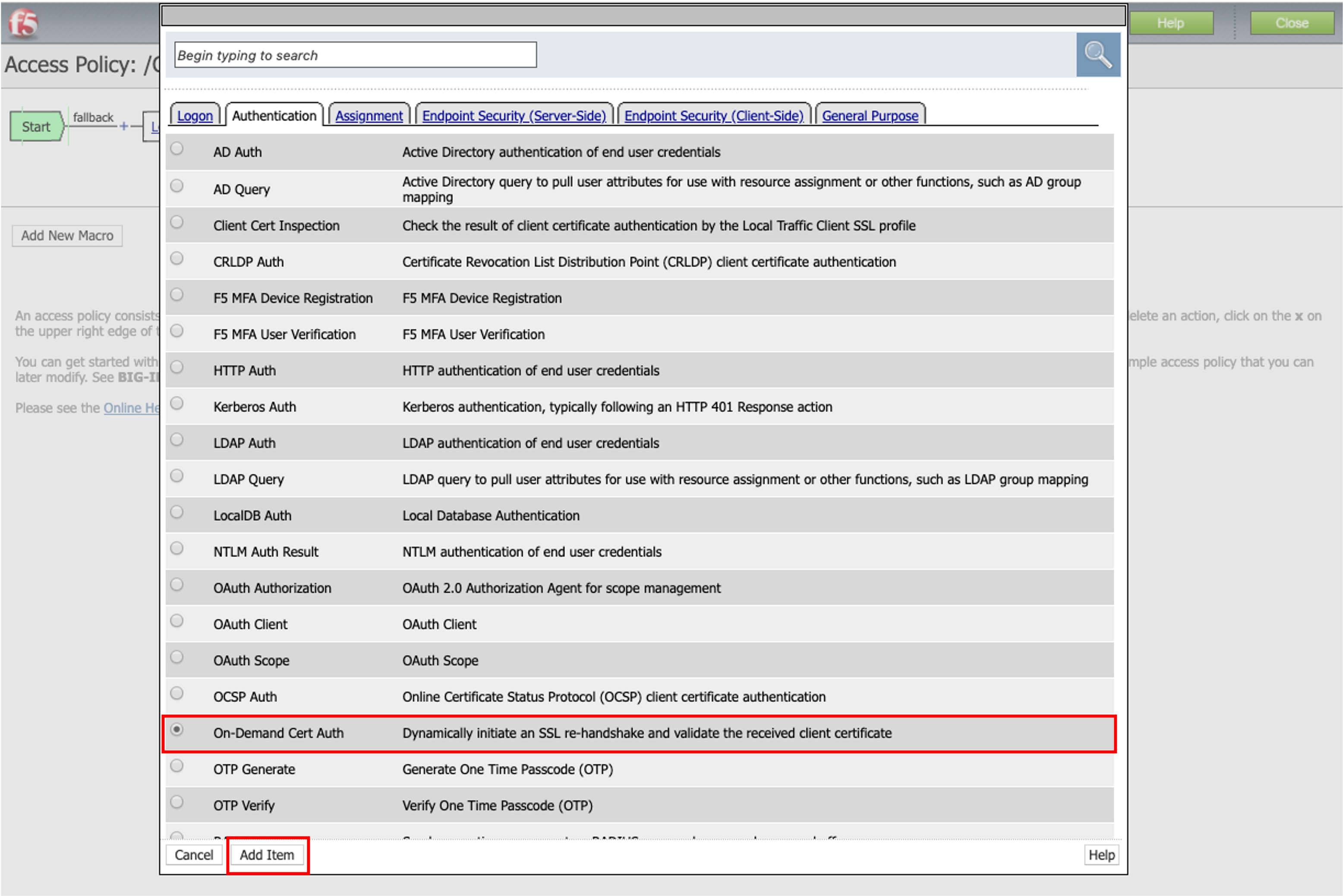

「Authentication」タブの「On-Demand Cert Auth」にチェックを入れ、「Add Item」ボタンを押します。

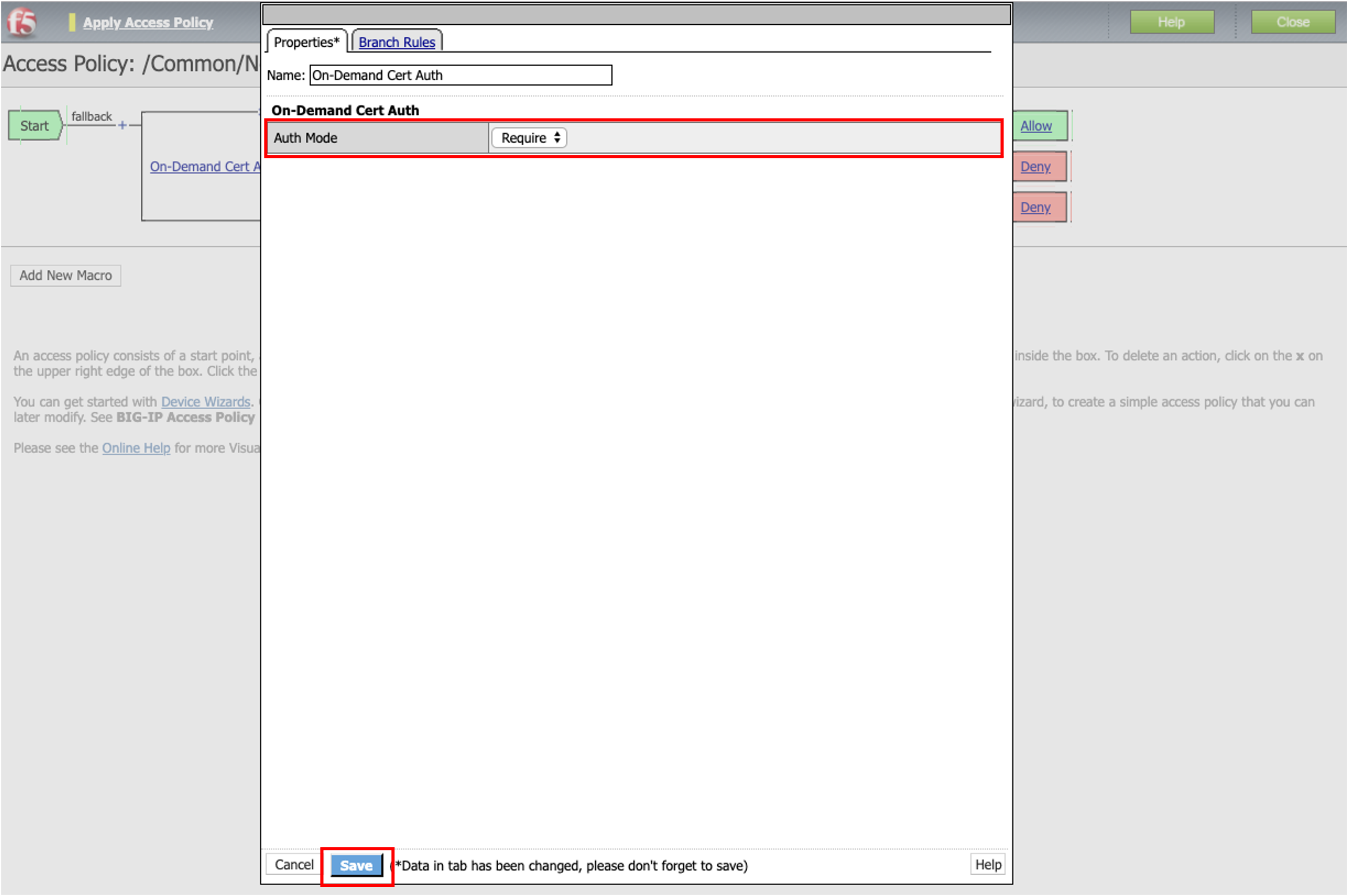

「Auth Mode」を「Require」に変更し、「Save」ボタンを押します。
「Apply Access Policy」を押します。
6.1.4. クライアントからのアクセス
クライアントPCのWebブラウザから、APM Virtual Serverへアクセスします。
クライアント証明書の選択画面が出たら、該当する証明書をクリックします。
ユーザ名とパスワードを入力し、APMへのアクセス (SSL-VPN接続)が完了することを確認します。 (クライアントからのアクセス を参照。)
