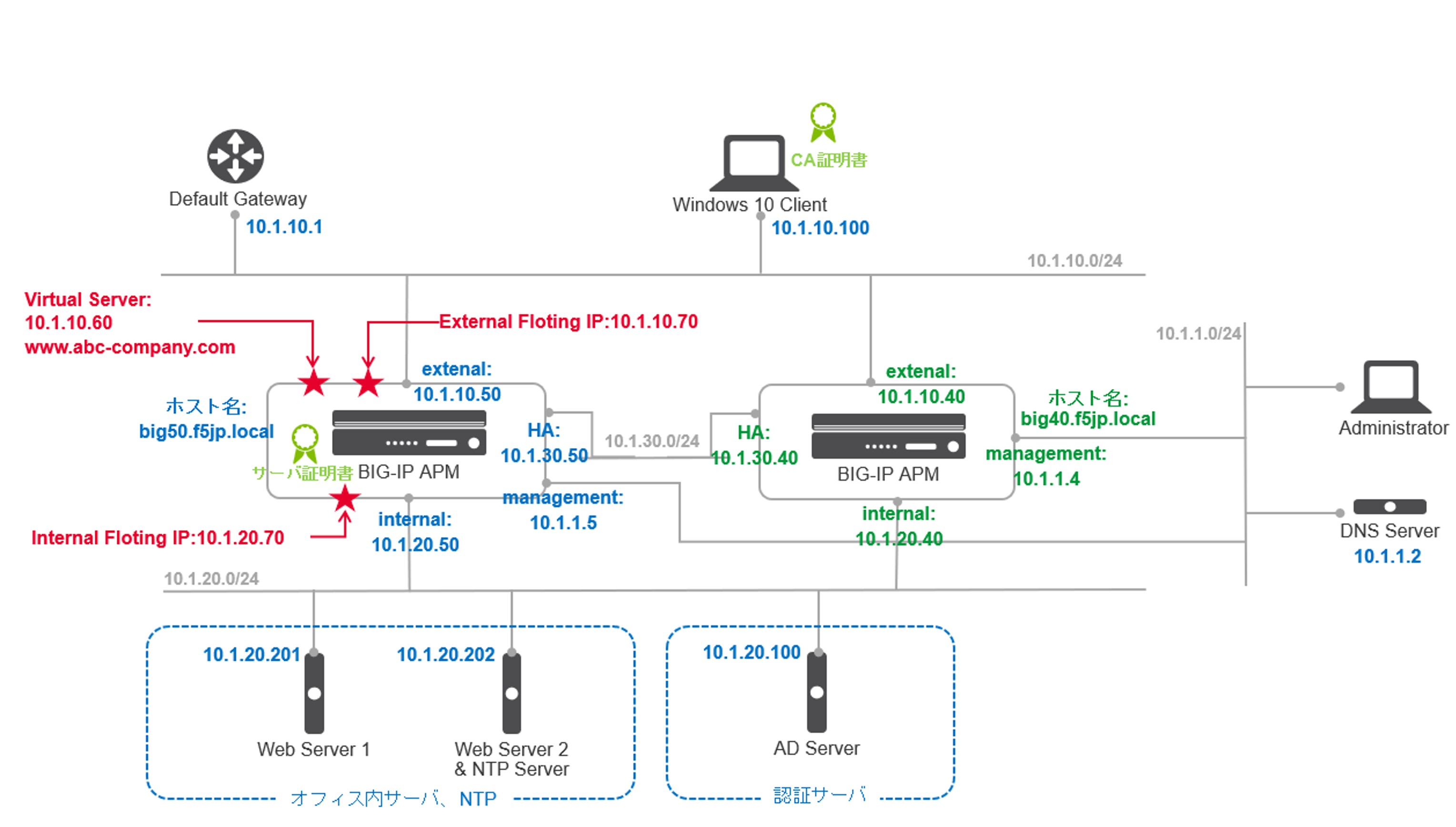

7.2. 冗長化のネットワークサンプル

もう一台BIG-IPを追加して、L3構成の冗長化設定を行います。

[Active機 (big50.f5jp.local) 設定項目]

項目	名称	設定値
ホスト名		big50.f5jp.local
管理インタフェース		10.1.1.5
Externalインタフェース	external	10.1.10.50
Internalインタフェース	internal	10.1.20.50
デフォルトゲートウェイ	Default-GW	10.1.10.1
仮想サーバ	NetAccess-001_vs	10.1.10.60:443
PPPアダプタ用IPプール	NetAccess-001_Ip	10.1.20.211-220
認証サーバ (Active Directory)	NetAccess-001_aaa_srvr	10.1.20.100
DNSサーバ (Active Directory)		10.1.1.2
NTPサーバ		10.1.20.202
サーバが存在するネットワーク		10.1.20.0/24
HA用インタフェース	HA	10.1.30.50
External共用 (floating)IPアドレス	External-flo-ip	10.1.10.70
Internal共用 (floating)IPアドレス	Internal-flo-ip	10.1.20.70

[Standby機 (big40.f5jp.local) 設定項目]

項目	名称	設定値
ホスト名		big40.f5jp.local
管理インタフェース		10.1.1.4
Externalインタフェース	external	10.1.10.40
Internalインタフェース	internal	10.1.20.40
デフォルトゲートウェイ	Default-GW	10.1.10.1
仮想サーバ	NetAccess-001_vs	(設定同期によりコピー)
PPPアダプタ用IPプール	NetAccess-001_Ip	(設定同期によりコピー)
認証サーバ (Active Directory)	NetAccess-001_aaa_srvr	(設定同期によりコピー)
DNSサーバ (Active Directory)		10.1.1.2
NTPサーバ		10.1.20.202
サーバが存在するネットワーク		(設定同期によりコピー)
HA用インタフェース	HA	10.1.30.40
External共用 (floating)IPアドレス	External-flo-ip	(設定同期によりコピー)
Internal共用 (floating)IPアドレス	Internal-flo-ip	(設定同期によりコピー)

このサンプルではNTPサーバを"10.1.20.202"とし、BIG-IPはこのサーバとの時刻同期を行うことします。 (冗長化を行うBIG-IP同士は、時刻を合わせておく必要があります。)

BIG-IP間のHA (High Availability) VLANは、冗長化の制御パケットをやり取りする専用のVLANです。ExternalやInternal VLANを利用することも可能ですが、HA専用のVLANを追加することを推奨しています。よって、本構成においては、HA VLANを追加しています。
